GS-B4型、B5型

特長

　ジャイロシフター　ＧＳ-Ｂ４型、Ｂ５型

大処理能力向け、製品中の異物除去、製品仕上げ用に最適な大型ジャイロシフターです。偏芯した1本の駆動シャフトと4本の従動シャフトにより、網面が極めて均一で安定した水平旋回運動を実現します。これにより精度の高いふるい分けを実現する連続式のシフターです。

  1. 連続式で大量処理が可能です。
  2. 枠組みにより２種、３種、４種.のふるい分けが可能です。
  3. 流し枠を交換することにより、投入口、排出口のオリエンテーションを選択できます。
  4. ふるい箱内部に収められた複数の枠を、確実に押さえる機構を備え、長時間の連続運転にも安心してお使いいただけます。

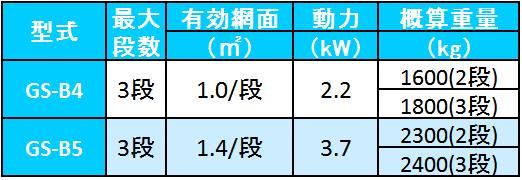

諸元表

　ジャイロシフター　ＧＳ-Ｂ４型、Ｂ５型

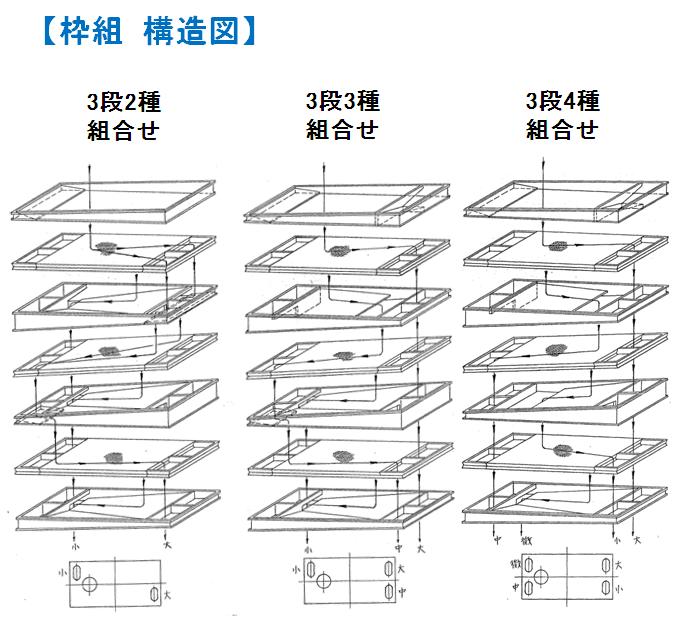

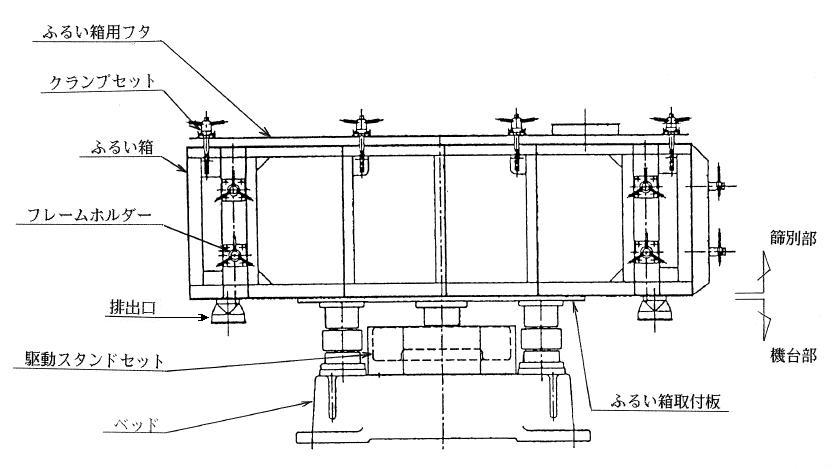

構造図

　ジャイロシフター　ＧＳ-Ｂ４型、Ｂ５型

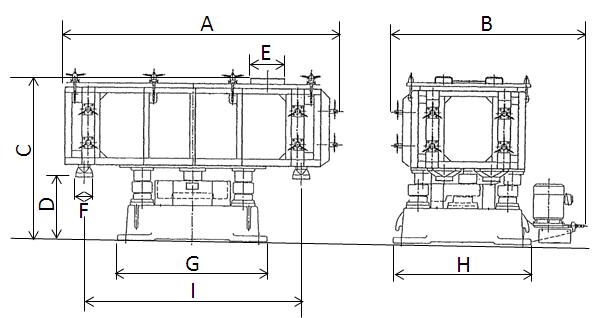

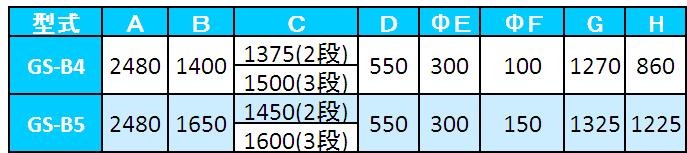

寸法表

　ジャイロシフター　ＧＳ-Ｂ４型、Ｂ５型
